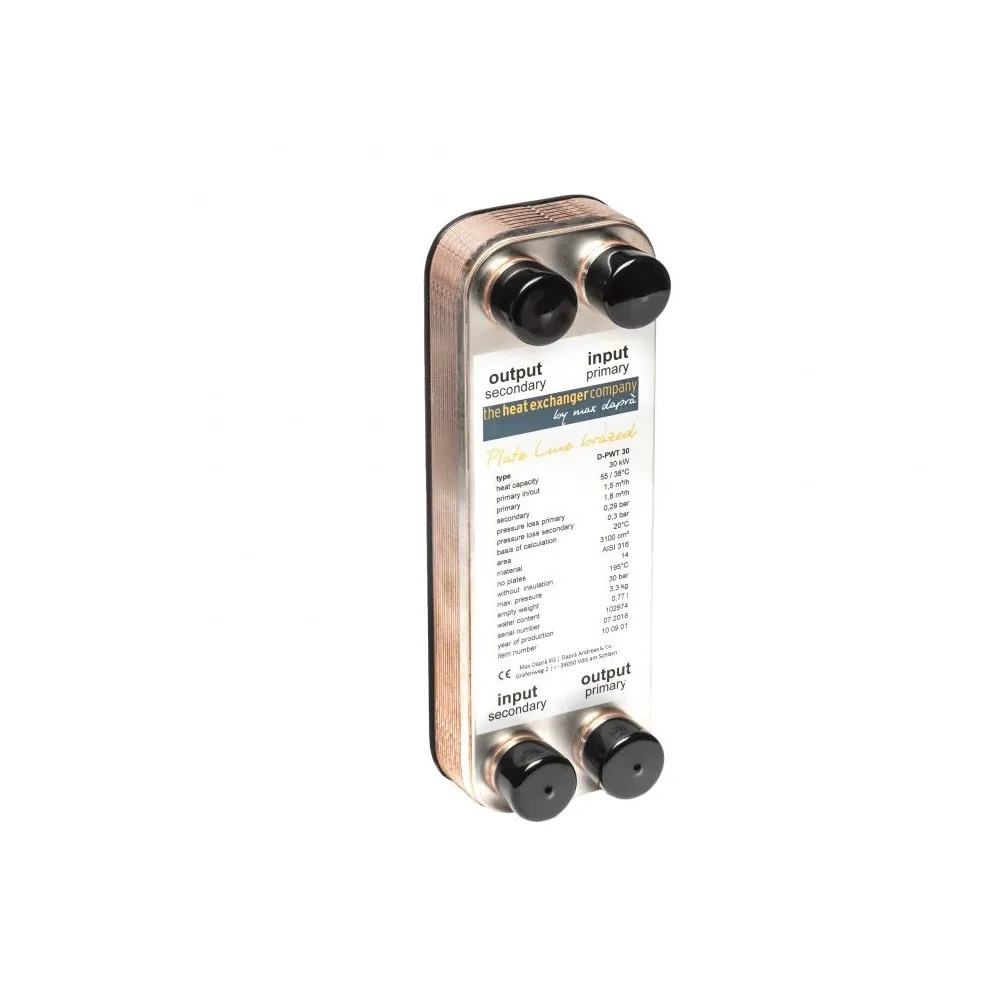

Płytowy wymiennik ciepła D-PWT 30
  • Płytowy wymiennik ciepła D-PWT 30
  • Płytowy wymienniki ciepła z serii D-PWT

Płytowy wymiennik ciepła D-PWT

Płytowy wymiennik ciepła do ogrzewania basenu. Seria D-PWT przeznaczona jest szczególnie do niskotemperaturowych systemów ogrzewania.

  • Płytki wykonane ze stali nierdzewnej AISI 316
  • Duża wydajność cieplna
  • Możliwość dokupienia obudowy izolującej
  • Produkowany w UE
Model:
2 404,00 zł
Ilość
magazyn zewnętrzny - wysyłka 3 - 10 dni

Płytowe wymienniki ciepła do basenu D-PWT

Płytowe wymienniki ciepła D-PWT został stworzone z myślą o podgrzewaniu wody w basenie za pomocą niskotemperaturowego źródła ciepła. Dzięki swojej konstrukcji mają dużą powierzchnię cieplną, co przekłada się na wyjątkowo wysoką sprawność. Technologia i doświadczenie wykorzystanie do stworzenia wymienników D-PWT gwarantuje niezawodność oraz jakość idącą w parze z estetyką.

Seria D-PWT składa się z następujących modeli wymienników:

  • 100901 - D-PWT 30
  • 100902 - D-PWT 50
  • 100903 - D-PWT 75

Czym są płytowe wymienniki ciepła

Płytowy wymiennik ciepła to pasywny element instalacji grzewczej, którego powierzchnia wymiany ciepła podłączona może zostać do dwóch różnych odczynników. Urządzenie zbudowane jest w wielu wąskich płyt, których zadaniem jest wzajemna wymiana cieplna. Wymiennik wykorzystuje różnice cieplną pomiędzy podłączonymi obwodami. Modele lutowane charakteryzują się kompaktowymi wymiarami oraz niską awaryjnością - wymiennik jest nierozbieralny

Jakość wykonania

W wymiennikach ciepła typu płytowego powierzchnią, która odpowiada za wymianę ciepła tworzy się z łączonych płyt nierdzewnych. Wykonane są stali nierdzewnej AISI 316 - seria D-PWT to przedstawiciel lutowanych wymienników ciepła - wymiennik charakteryzuje się wysokim współczynnikiem wymiany cieplnej.

Szeroki zakres zgodności

Urządzenie nadaje się do stosowania w niskotemperaturowych instalacjach grzewczych w szczególności nadaje się do: solarnego podgrzewania wody, do instalacji geotermalnych, pompy ciepła i innych alternatywnych oraz innowacyjnych systemów grzewczych.

Wymienniki ciepła PWT

Wymiary wymiennika:

Model: D-PWT 30 kW D-PWT 50 kW D-PWT 75 kW
A 106 mm 124 mm 124 mm
B 306 mm 304 mm 304 mm
C 50 mm 70 mm 70 mm
D 250 mm 250 mm 250 mm
E 45 mm 60 mm  102 mm
F 3/4” GW 1” GZ  1” GZ
G 1” GZ 1 1/4”” GZ 1 1/4” GZ
H 28 mm

Specyfikacja:

Model: D-PWT 30 kW D-PWT 50 kW D-PWT 75 kW
Pojemność cieplna: 30 kW 50 kW 75 kW
Główne wejście/wyjście: 55/38°C 55/38°C 55/38°C
Pojemność cieplna: 23 kW 36 kW 55 kW
Główne wejście/wyjście: 45/32°C 45/30°C 45/28°C
Pojemność cieplna: 16 kW 22 kW 35 kW
Główne wejście/wyjście: 35/26°C 35/26°C 35/24°C

Przepływ pierwotny:

1,5 m³/h 2,1 m³/h 2,8 m³/h
Przepływ wtórny: 1,8 m³/h 2,2 m³/h 3 m³/h
Liczba płytek: 14 20 38
Materiał wykonania: Miedź
Waga: 3,3 kg 4,5 kg 7 kg
Maksymalne ciśnienie: 30 bar
Ciśnienie w rurach: 0,62 bar
Pojemność wodna: 0,77 L 1,3 L 2,47 L
Sposób podłączenia: Bypass
Chlor: max: 400 mg/l
Wolny chlor: max: 1,3 mg/l
