Wymiennik ciepła do basenu QWT100 BEHNCKE

Wysokotemperaturowy wymiennik ciepła Behncke ze stali nierdzewnej do instalacji basenowych. Basenowe wymienniki ciepła charakteryzują się wysoką wytrzymałością oraz wydajnością.

  • Wysoka tolerancja cieplna (do 90°C)
  • Duża wydajność wymiennika
Model:
2 942,00 zł
Ilość
magazyn zewnętrzny - wysyłka 3 - 10 dni

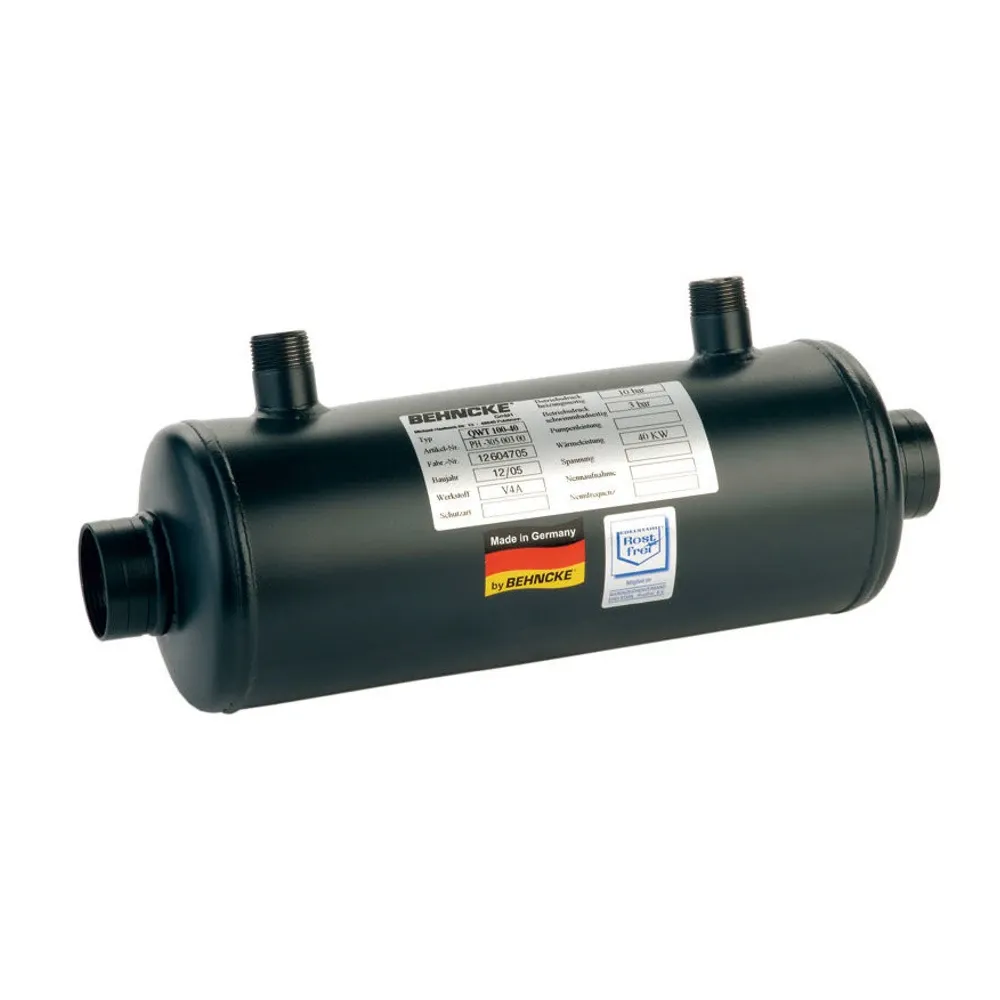

Wymiennik ciepła QWT100 BEHNCKE

Wymiennik ciepła QWT wykonany został ze stali kwasoodpornej V4A i przeznaczony jest do podgrzewania wody basenowej. Producent przygotował urządzenie do pracy w dużym zakresie temperaturowym oraz objętościowym niecki. Temperatura na zasilaniu wymiennika ciepła może osiągnąć maksymalnie 90°C.

Wykonanie i eksploatacja

Wymiennik charakteryzuje się bardzo dobrymi parametrami grzewczymi. Przeznaczony dla instalacji wysokotemperaturowych używanych w ogrzewaniu basenu. Urządzenie przystosowane zostało w pracy w instalacjach basenowych, gdzie na zasilaniu wychodzącym z ogrzewania odnotowywana jest wysoka temperatura.

Konstrukcja wymiennika składa się z płaszcza zewnętrznego wykonanego ze stali nierdzewnej. Ważnym elementem jest tutaj tuleja zanurzeniowa pozwalająca na umieszczenie elektronicznego czujnika temperatury.

Lista wymienników ciepła BEHNCKE QWT100

  • QWT100-20
  • QWT100-30
  • QWT100-40
  • QWT100-70
  • QWT100-104
  • QWT100-140
  • QWT100-209

Schemat i wymiary basenowego wymiennika ciepła QWT100

Wymiary wymiennika:

Model: QWT100-20 QWT100-30 QWT100-40 QWT100-70 QWT100-104 QWT100-140 QWT100-209
A 275 mm 315 mm 385 mm 520 mm 660 mm 920 mm 1190 mm
B 125 mm 190 mm
C 90 mm 135 mm 205 mm 295 mm 430 mm 295 mm 430 mm
D D. 40 mm D. 50 mm
E 1 ½”  2“
F ¾” 1“

Porównanie wydajności wymienników ciepła:

Model: QWT100-20 QWT100-30 QWT100-40 QWT100-70 QWT100-104 QWT100-140 QWT100-209
Wydajność wymiennika przy 90°C:  23 kW 32 kW 46 kW 75 kW 137 kW 168 kW 304 kW
Wydajność pompy wody m3/h: 2 m3/h

3 m3/h 5 m3/h 2 x 3 m3/h  2 x 5 m3/h
Wydajność pompy grzewczej m3/h: 10 m3/h 12 m3/h 15 m3/h 20 m3/h 25 m3/h
Straty ciśnienia na ogrzewaniu: 4,1 kPa 6,2 kPa 9,3 kPa 3,4 kPa 13,4 kPa 2 x 3,4 kPa 2 x 13,2 kPa
Straty ciśnienia wody: 4,3 kPa 4,9 kPa 5,3 kPa 6,6 kPa 6,2 kPa 9,4 kPa 17,0 kPa
