Wymiennik ciepła D-HWT Swim-Tec przeznaczony jest do ogrzewania wody w basenie. Charakteryzuje się bardzo dobrymi parametrami grzewczymi. Przeznaczony dla instalacji wysokotemperaturowych używanych w ogrzewaniu basenu. Urządzenie posiada specjalną rurkę (kapilarę) do montażu zewnętrznego czujnika temperatury.
Wykonany ze stali nierdzewnej AISI 316L - dla wody o zasoleniu nie większym niż 500 mg/l.
Wymiennik wysokotemperaturowy
Zalecana jest praca w instalacjach, gdzie podawany jest czynnik grzewczy o wysokiej temperaturze. Wymiennik ciepła D-HWT Swim-Tec charakteryzuje się bardzo dużą sprawnością. Delta na poziomie 10 st.
- przyłącza wody basenowej to 1 1/2" lub 2" GW
- przyłącza źródła dla C.O. 3/4" albo 1" GZ
Modele wymienników ciepła Swim-Tec D-HWT:
- 100101 D-HWT 35
- 100121 D-HWT 65
- 100103 D-HWT 93

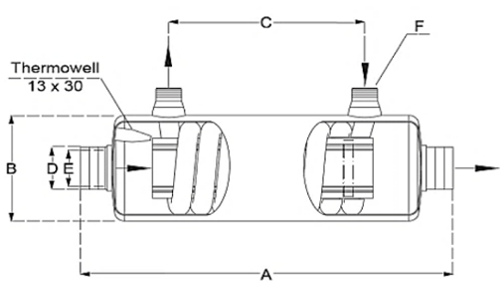

Wymiary wymiennika:
| Model: |
D-HWT 35 |
D-HWT 65 |
D-HWT 93 |
| A |
385 mm |
680 mm |
780 mm |
| B |
D. 125 mm |
D. 125 mm |
D. 160 mm |
| C |
205 mm |
495 mm |
590 mm |
| D |
D. 50 mm |
D. 50 mm |
D. 63 mm |
| E |
1 ½” |
1 ½” |
2“ |
| F |
¾” |
1“ |
1“ |
Specyfikacja:
| Model: |
D-HWT 35 |
D-HWT 65 |
D-HWT 93 |
| Pojemność cieplna: |
42 kW |
84 kW |
133 kW |
| Różnica temperatur: |
70 °C = 0,6 kW/°C |
70 °C = 1,2 kW/°C |
70 °C = 1,9 kW/°C |
|
Przepływ pierwotny:
|
2 m³/h |
3 m³/h |
4 m³/h |
| Przepływ wtórny: |
10 m³/h |
12 m³/h |
15 m³/h |
| Materiał wykonania: |
Stal nierdzewna AISI 316 |
Stal nierdzewna AISI 316 |
Stal nierdzewna AISI 316 |
| Waga: |
3 kg |
6 kg |
9 kg |
| Przyłącze wody basenowej: |
GW 1 1/2" |
GW 1 1/2" |
GW 2" |
| Przyłącze źródła ciepła: |
GZ 3/4" |
GZ 1" |
GZ 1" |
| Zalecana wyd. pompy bas.: |
10 m³/h |
12 m³/h |
12 m³/h |
Porównanie wydajności wymienników ciepła:
| Model: |
D-HWT 35 |
D-HWT 65 |
D-HWT 93 |
| Wydajność (przy zasilaniu 80st.): |
36 kW |
65 kW |
90 kW |
| Wydajność (przy zasilaniu 60st.): |
24 kW |
43 kW |
60 kW |
| Wydajność (przy zasilaniu 50st.): |
18 kW |
32 kW |
45 kW |
