Bayrol Analyt

270001
  • stacja dozująca dla basenów publicznych
  • pomiar i regulacja: pH, redox, chlor wolny, temperatura
  • możliwość sterowania wieloma urządzeniami zewnętrznymi
  • podłączany do Internetu
27 780,00 zł
Brutto
Wysyłka w 2-14 dni
Ilość
Magazyn zewnętrzny

help_outlineZapytaj specjalistę o produkt

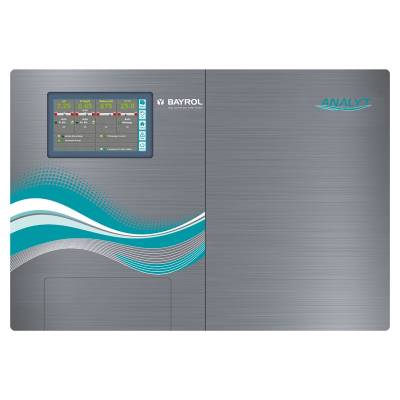

Bayrol Analyt 3

Doskonała i intuicyjna stacja dla basenów publicznych i pływalni

Analyt jest piątą wersją znanej stacji dozującej firmy BAYROL. Urządzenie znajduje się w gamie produktów PoolManager. Stacja służy do ciągłego pomiaru i regulacji wartości pH i zawartości wolnego chloru, warości redox oraz do pomiaru temperatury wody. Jest przeznaczona do uzdatniana wody w pojedynczym basenie o pojemności do 400 m3 wody. Stacja nie jest standardowo wyposażona w pompy dozujące.

Znacznym zmianom uległo oprogramowanie stacji, która może teraz zarządzać wieloma urządzeniami basenu, znacznie rozszerzono menu kontekstowe oraz wprowadzono bardziej precyzyjny pomiar wolnego chloru za pomocą metody potencjometrycznej.

Stacja posiada teraz nową obudowę w kolorze szczotkowanego aluminium. Elementy składowe stacji zakryte są dwoma osłonami zabezpieczającymi przed zabrudzeniem i przypadkowym uszkodzeniem jej elementów.

Wykonane z akrylu dwa naczynia pomiarowe umożliwiają montaż elektrod pH, redoksu i wolnego chloru, umożliwiają regulację przepływu wody pomiarowej za pomocą rotametru oraz jej pobór do badań.

Parametry pomiaru w stacji kontrolno-pomiarowej

  • pH
  • Redox (mV)
  • chlor wolny (mg/l)
  • temperaturę
  • chlor związany (opcja dodatkowa)

Stacja dozująca z ekranem dotykowym

Ekran dotykowy – Analyt stanowi nową generację urządzeń pomiarowo-regulacyjnych wyposażonych w duży ekran dotykowy TFT, który wraz z przejrzystą strukturą menu zapewnia prostą i intuicyjną obsługę. Wszystkie wskazania oraz komunikaty są przedstawiane na dużym wyświetlaczu. Lekkie dotknięcie palcem powierzchni ekranu umożliwia dostęp do wszystkich punktów menu i zmianę nastaw. Tryb oszczędzania energii wyłącza wyświetlacz po upływie zaprogramowanego czasu.

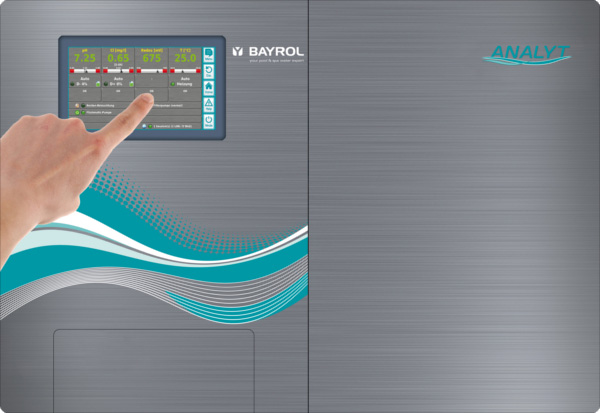

Bayrol Analyt dotykowy touch display

Każdy punkt menu posiada dołączony tekst pomocy kontekstowej dostępny za pomocą przycisku Help. W większości przypadków tekst pomocy jest wystarczający i sięganie do instrukcji obsługi jest zbędne.

Menu jest dostępne na czterech poziomach: Użytkownika/Klienta (poziom 1 i 2), Serwisu (poziom 3) oraz Szefa (poziom 4). Każdy poziom menu zabezpieczony jest wprowadzonym hasłem. Zapobiega to dokonywaniu zmian przez nieuprawnione osoby. Pozostałe funkcje (Menu, Esc, Home i Mode) dostępne są w każdym momencie po naciśnięciu odpowiedniego przycisku.

Dziennik zdarzeń – procesor stacji zapisuje w dzienniku 500 ostatnich istotnych zdarzeń jak włączenie/wyłączenie stacji, kalibracje, alarmy, zmiany parametrów, zdalny dostęp itp. Wszystkie zapisy podają datę i czas zdarzenia oraz użytkownika. Dzięki temu możliwa jest analiza przebiegu pracy instalacji basenowej i występujących nieprawidłowości.

Graficzna prezentacja wartości – wszystkie wartości pomiarowe (pH, wolny chlor, redoks i temperatura) mogą być przedstawione w formie graficznej. Grafika uwzględnia również zdarzenia wyjątkowe, jak na przykład alarmy czy włączenia/wyłączenia stacji.

Funkcja zoom pozwala na przedstawienie wartości pomiarowych w różnych okresach czasowych: 1/4/12/24 godzin lub w ciągu 1 tygodnia. Na ekranie można jednocześnie pokazać kilka wykresów obrazujących wartości pomiarowe.

Wykresy pomiarowe mogą być skopiowane w postaci pliku „pdf” lokalnie poprzez gniazdo USB jak również zdalnie przez internet na inny komputer czy smartfon.

Największa przewaga Bayrol Analyt

Uniwersalne wyjścia przekaźnikowe (przełącznikowe) – stacja posiada cztery niezależne wyjścia przekaźnikowe, które umożliwiają po zaprogramowaniu sterowanie czasowe (włączanie/wyłączanie) różnych urządzeń jak pompa filtracyjna, pompa koagulantu, elektrolizer soli, sterowanie ogrzewaniem wody w basenie za pomocą wymiennika ciepła. Możliwe jest podłączenie pompy filtracyjnej o zmiennej wydajności osiąganej poprzez zmianę prędkości obrotowej pompy (moduł dodatkowy). Dzięki temu stosowanie dodatkowych sterowników staje się zbędne.

Zdalny dostęp z sieci lokalnej lub internetu – Analyt / PoolManager oferuje kompleksowe możliwości zdalnego sterowania z sieci lokalnej (TCP/IP, Ethernet) lub z internetu. Graficzny interfejs oparty jest całkowicie na najnowszych standardach technologii internetowej (Web). Interfejs użytkownika jest przejrzysty oraz wygląda i działa dokładnie tak samo, jak przy lokalnej obsłudze stacji Bayrol Analyt.

Zdalny dostęp może być możliwy dla jednego bądź wielu użytkowników wybranych w menu „Zarządzanie użytkownikami”. Aby włączyć zdalny dostęp nazwa użytkownika i hasło muszą być przypisane do odpowiednich użytkowników. Do zdalnego dostępu do stacji Bayrol Analyt mogą służyć praktycznie wszystkie urządzenia i systemy, jeśli pracują one ze standardową przeglądarką internetową, jak komputery PC (stacjonarne i laptopy) z systemem operacyjnym Microsoft Windows® oraz Linux, komputery Apple iMac® lub MacBook®, smartfony Apple iPhone® oraz smartfony z systemem operacyjnym Google Android® i Windows®, tablety Apple iPad ® oraz tablety z systemem operacyjnym Google Android.

Stosowane aktualnie systemy zarządzania budynkami (BMS) mogą być wykorzystane do zdalnego dostępu do stacji PM pod warunkiem, że mają możliwość uruchomienia nowoczesnej standardowej przeglądarki internetowej.

Sondy pomiarowe – stacja wyposażona jest w precyzyjne układy pomiarowe z sondami pomiarowymi pH, potencjału redoks, wolnego chloru i temperatury.

Filtr wstępny stosowany jest jako wyposażenie standardowe i gwarantuje przepływ czystej wody przez naczynia pomiarowe pH/redoksu.

OPCJA DODATKOWA:
- możliwość zainstalowania dodatkowego modułu pomiarowego mierzący chlor związany.

Dane techniczne Bayrol Analyt:

Zakresy pomiarowe: pH 0 – 10 (z kompensacją temperatury); Redox 0 – 1000 mV; wolny chlor 0,01 -10 mg/l; Temperatura 2x 0 – 50 °C, 1x 0 – 75 °C
Wejścia pomiarowe: pH i redox przez BNC, chlor wolny i temperatura
Kontrola: sterowanie proporcjonalne z porcjami interwałowymi (minimalna wydajność dozowania) bi-kierunkowa kontrola pH, mono-kierunkowe sterowanie redox i chloru
Wyjścia dozujące: wyjścia przekaźnikowe, bezpotencjałowe lub 230V (maks. 2A)
Pompy dozujące: brak w zestawie
Przekaźnik alarmowy: bezpotencjałowe lub 230V (maks. 4A)
Wejścia / wyjścia: 4 uniwersalne wejścia przełączające (bezpotencjałowe); 4 uniwersalne wyjścia przekaźnikowe przełączające, bezpotencjałowe lub 230V~ (maks. 4A)
Funkcje monitorowania: pomiar przepływu w obiegu wody, wyłącznik ciśnieniowy (opcja); poziom pH w zbiorniku; poziom chloru/aktywnego tlenu w zbiorniku
Rozszerzenia: złącza do dodania funkcji specjalnych (przekaźnikowych lub pomiarowych)
Wyjścia mocy 4-20mA: wyjścia 4-20mA (opcjonalnie). Można podłączyć 1 lub 2 moduły.
Interfejsy: LAN (RJ45) 100 Mbit/s (min. kabel CAT5), Gniazdo USB, CAN, karty SD
Komunikacja: wbudowany serwer WWW i sterowanie oparte na graficznym interfejsie użytkownika, wiadomości e-mail w przypadku alarmów albo przekroczeń,
Wyświetlacz: 7" (17.8 cm) VGA TFT podświetlenie LED
Zasilanie: 240 V, 50/60 Hz
Wymiary: 715 x 495 x 125 mm (szer. x wys. x dł.)

Skontaktuj się z nami - zaproponujemy Ci montaż i szkolenie.

Bayrol Technik
270001

Opis

Przeznaczenie:
Baseny publiczne
Pomiar:
chlor wolny
pH
redox (chlor)
temperatura
