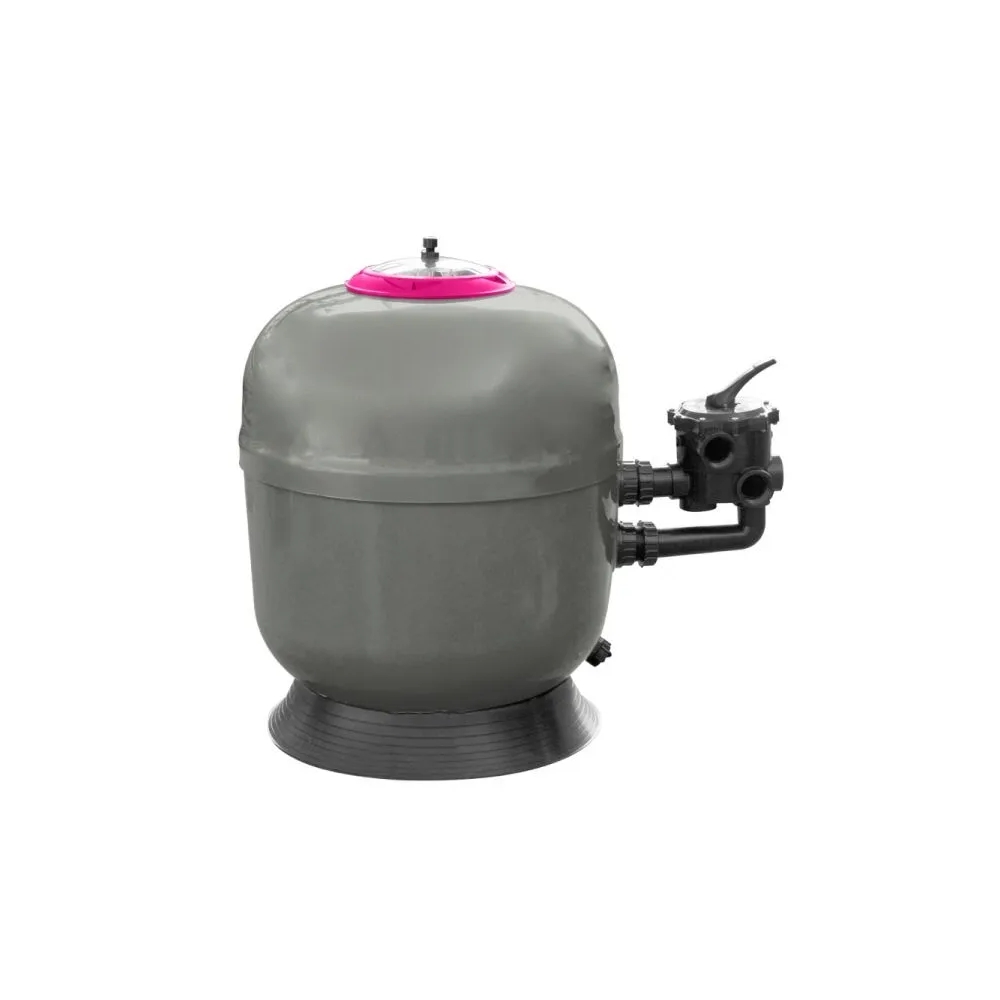

Filtr piaskowy do basenu BWT RTM HF-SIDE 500 10 m³/h

BWT RTM HF-SIDE 500 to filtr piaskowy przeznaczony do instalacji basenowych o pojemności do około 40 m³. Ma średnicę 500 mm, powierzchnię filtracji 0,20 m² i maksymalny przepływ 10 m³/h. Zalecana wydajność pompy wynosi około 8–9 m³/h. Filtr współpracuje z bocznym zaworem 6-drogowym 1½" i mieści łącznie 75 kg złoża filtracyjnego.

Konstrukcja filtra BWT RTM HF-SIDE

Wewnętrzna powierzchnia zbiornika jest gładka i ma właściwości antybakteryjne. Konstrukcja filtra została zaprojektowana tak, aby ograniczać straty ciśnienia podczas przepływu wody i zapewniać dobre warunki hydrauliczne w całym układzie filtracyjnym.

Na górze zbiornika znajduje się szeroka, przezroczysta pokrywa o średnicy 250 mm ze zintegrowanym odpowietrznikiem. Pokrywa nie ma gwintu, co ułatwia dostęp do wnętrza filtra podczas konserwacji i wymiany złoża. Manometr montowany jest na zaworze wielodrogowym.

Dolny spust ma średnicę 50 mm i wyposażony jest w odkręcane od zewnątrz sitko. W razie potrzeby można podłączyć do niego końcówkę węża 38 mm ułatwiającą odprowadzanie wody. Maksymalne ciśnienie robocze filtra wynosi 2 bar.

Złoże i przepływ wody w filtrze

RTM HF-SIDE 500 pracuje ze złożem o łącznej masie 75 kg: 50 kg frakcji 0,4–0,8 mm oraz 25 kg warstwy podtrzymującej o frakcji 3,15–5,6 mm.

Powierzchnia filtracji wynosi 0,20 m². Przy prędkości filtracji 40 m³/h/m² filtr osiąga przepływ 8 m³/h, natomiast przy maksymalnej prędkości 50 m³/h/m² – 10 m³/h.

Wymiary

A – 802 mm, B – 503 mm, C – 800 mm, D – 417 mm, E – 476 mm.

Dane techniczne BWT RTM HF-SIDE 500
